Cấu tạo máy phay CNC bạn nên biết

Máy phay CNC bao gồm những loại nào ? Phần mềm và cấu tạo của máy ? Cũng như những chú ý trong quá trình sử dụng và vận hành sẽ được chia sẻ cụ thể trong bài viết dưới đây.

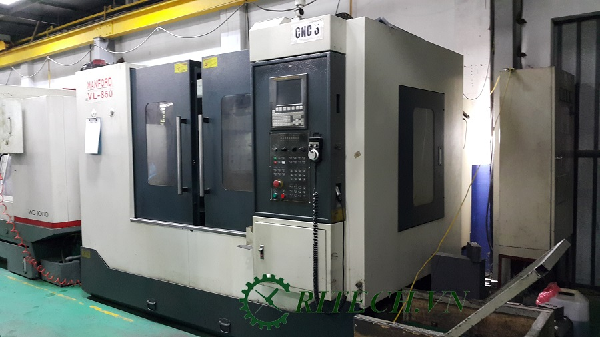

Máy phay CNC
Phần điều khiển máy phay CNC fanuc: Gồm chương trình điều khiển và các cơ cấu điều khiển.
- Chương trình điều khiển: Là tập hợp các tín hiệu (gọi là lệnh – được diễn giả kỹ ở chương II) để điều khiển máy, được mã hóa dưới dạng chữ cái, số và môt số ký hiệu khác như dấu cộng, trừ, dấu chấm, gạch nghiêng … Chương trình này được ghi lên cơ cấu mang chương trình dưới dạng mã số (cụ thể là mã thập – nhị phân như băng đục lỗ, mã nhị phân như bộ nhớ của máy tính)
- Các cơ cấu điều khiển: Nhận tín hiệu từ cơ cấu đọc chương trình, thực hiện các phép biến đổi cần thiết để có được tín hiệu thích hợp với điều kiện hoạt động của cơ cấu chấp hành, đồng thời kiểm tra sự hoạt động của chúng thông qua các tín hiệu được gửi về từ các cảm biến liên hệ ngược. Bao gồm các cơ cấu đọc, cơ cấu giải mã, cơ cấu biến đổi , bộ xử lý tín hiệu, cơ cấu nội suy, cơ cấu so sánh, cơ cấu khuyếch đại, cơ cấu đo hành trình, cơ cấu đo vận tốc , bộ nhớ và các trang bị xuất nhập tín hiệu.
Xem chi tiết hơn, hay bạn có nhu cầu mua tham khảo tại http://daihungcnc.com/nhom-san-pham/may-phay-cnc-gia-re-17.html.
Phần chấp hành máy phay CNC fanuc
Gồm máy cắt kim loại và một số cơ cấu phục vụ vấn đề tự động hóa như các cơ cấu tay máy, ổ chứa dao, bôi trơn, tưới trơn, hút thổi phoi, cấp phôi …
Cũng như các loại máy cắt kim loại khác, đây là bộ phận trực tiếp tham gia cắt gọt kim loại để tạo hình chi tiết. Tùy theo tài năng công nghệ của loại máy mà có các bộ phận : Hộp tốc độ, hộp chạy dao, thân máy, sống trược, bàn máy, trục chính, ổ chứa dao, các tay máy …
Kết cấu từng bộ phận chính cơ bản như máy vạn năng phổ biến chung, nhưng mà có một vài khác biệt nhỏ để cam kết quá trình điều khiển tự động được bình ổn, đúng đắn , năng suất và thú vị là là mở rộng khả năng công nghệ của máy.
- Hộp tốc độ: Phạm vi điều chỉnh vận tốc lớn, thường là truyền động vô cấp, trong đó sử dụng các ly hợp điện từ để thay đổi tốc độ được dễ dàng .
- Hộp chạy dao: Có nguồn dẫn động riêng, thường là các động cơ bước. Trong xích truyền động, sử dụng các phương pháp khử khe hở của các bộ truyền như vít me – đai ốc bi…
- Thân máy cứng vững, kết cấu có lí để dễ thải phoi, tưới trơn, dễ thay dao tự động. Nhiều máy có ổ chứa dao, tay máy thay dao tự động, có trang bị tự động hiệu chỉnh khi dao bị mòn … Trong các máy CNC có thể sử dụng các dạng điều khiển thích nghi khác biệt bảo đảm một hoặc nhiều thông số tối ưu như các chứa hàm lượng lực cắt, nhiệt độ cắt, độ bóng bề mặt, vẻ ngoài cắt tối ưu, độ ồn, độ rung.


sản phẩm máy phay CNC
