Hướng dẫn đổ mực(P.II)

        Ở bài viết trước "Hướng dẫn đổ mực (P.I)" tôi đã nói cụ thể về dụng cụ cần thiết sử dụng trong việc đổ mực cho máy in laszer và máy in màu cũng như cách nhận biết Hộp mực được các dòng máy thông dụng nhất hiện tại sử dụng đồng thời cũng nói về tác dụng của những linh kiện cấu thành Hộp mực và các hiện tượng liên quan đến từng sự cố khi in ấn. Ở bài viết này tôi tiếp tục hướng dẫn các bạn cụ thể về cách thức đổ mực ứng vói từng loại Hộp mực như sau:

     Đổ mực cho Hộp mực HP 12A, Canon 303 và các hộp mực tương tự: theo thứ tự hình ảnh từ hình 01 trở đi mọi người theo dõi và xem cách đổ mực cho chúng nhé. Chúng ta bắt đầu nào:


                                 Hình 01

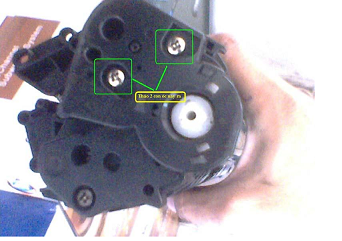

Tại hình 01 các bạn tháo 2 con ốc ở đầu có bánh răng của Trống (Drum).



                              Hình 02

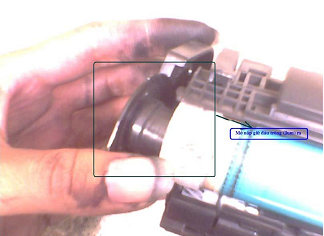

Hình 02 các bạn tháo nắp giữ đầu mà ta vừa tháo 2 con ốc trên hình 01


                              Hình 03

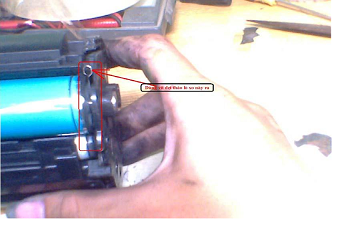

Tại hình 03 ở đầu còn lại của trống có 1 cái lò xo giữ ta tháo cái lò xo đó ra


                            Hình 04

Tại hình 04 sau khi tháo lò xo ra ta sẽ thấy rất là rõ ràng một chốt sắt khá to giữ trống, các bạn
dùng vít dẹt (2 cạnh)để đẩy chốt đó ra như ở hình 05


                           Hình 05

Tại hình 05 dùng vít dẹt đẩy chốt đó ra, phải đẩy khéo vừa có lực vừa dứt khoát nhé


                           Hình 06

Dùng vit dẹt đẩy chuốt đó ra được một đoạn sau đó dùng kìm mỏ nhọn kẹp đầu chốt và rút chốt ra
như hình 06


Hình 07

Sau khi tháo chốt ra các bạn thực hiện thứ tự từ 01 đến 02 như hình 07 để tháo Trống (Drum) ra


Hình 08

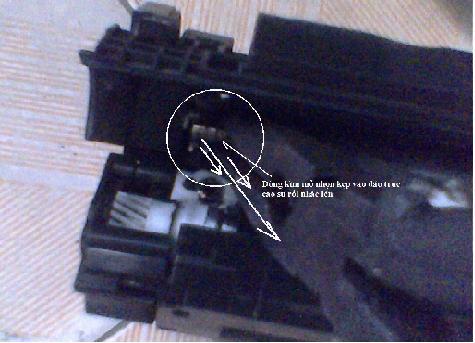

Sau khi tháo Trống (Drum) ra ta tháo trục cao su, Tại hình 08 dùng mỏ kìm kẹp vào một đầu trục rồi
nhấc lên


Hình 09

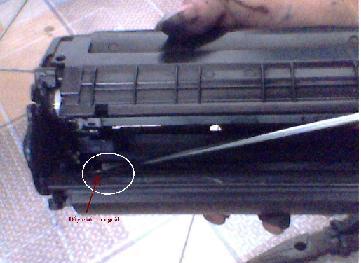

Bước tiếp theo ta dùng vit dẹt đẩy chốt giữ 2 mảng hộp mực ra (Theo kinh nghiệm các bạn đẩy
chốt ở đầu không có bánh răng). Đẩy ra một đoạn đủ vừa cho kìm để rút ra


Hình 10

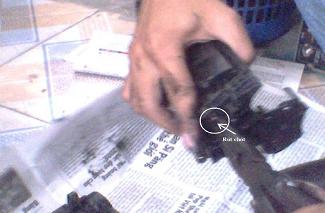

Dùng kìm kẹp đầu chốt để rút chốt ra


Hình 11

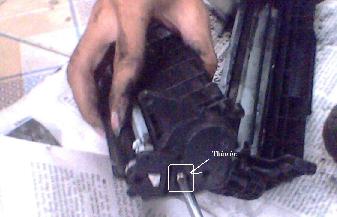

ở đầu còn lại ta tháo ốc vít ra – đầu có bánh răng


Hình 12

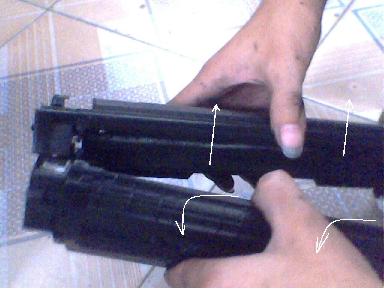

Tác 2 mảng hộp mực ra, tác ở đầu ta rút chốt ở hình 10 ra trước, đầu còn lại vẫn chưa tách được


Hình 13

Tháo nắp giữa ở đầu mà hình 11 ta tháo ốc ra, tháo nắp này ra (tháo từ từ thôi vì nắp này vẫn dính
vào một nửa của hộp mực,) sau khi tháo xong ta sẽ tách rời 2 miếng của hộp mực ra


Hình 14

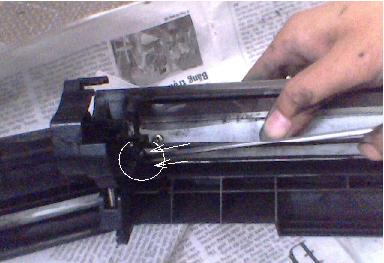

Tại hình 14 dùng vít dẹt đảy chốt giữ nắp nhựa ra, chốt này giống chốt ta đã rút ra ở hình 10


Hình 15

Tiếp tục dùng kìm rút chốt ra, sau khi rút chốt ra ta lấy nắp nhựa ra


Hình 16

Lấy nắp nựa ra ta nắp vào luôn như hình 16 tránh để cho các bánh răng rời ra và rơi mất


Hình 17

Tiếp đó ta tháo nắp nhựa ở đầu còn lại ra như hình 17 là mình đang tháo ốc


Hình 18

Tháo nắp nhựa ra sau khi tháo ốc, ở hình 18 mình tháo nắp nhựa ra theo hình mũi tên


Hình 19

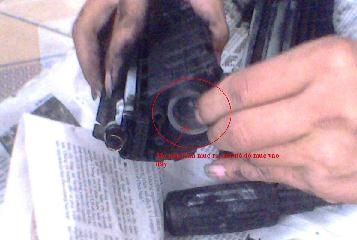

Sau khi tháo nắp nhựa ra các bạn sẽ thấy một nắp nhựa nhỏ nữa (như hình 19) tháo nắp nhựa nhỏ
này ra và đổ mực vào đó >>>>Xong<<<<

Qua 19 hình bên trên mình đã hướng dẫn các bạn cách nạp mực một cách đầy đủ nhất
Tuy nhiên để được hoàn chỉnh và thành công một cách chắc chắn nhất các bạn cần làm thêm vài
thao tác phụ
-   Tại miếng còn lại của hộp mực, các bạn tháo Gạt mực ra, đổ toàn bộ mực thừa trong đó đi –
Lưu ý là mực thừa này không dùng được nữa đâu đấy nhé- đổ mực thừa đi xong, các bạn
lau sạch sẽ gạt, tuy nhiên sau khi lau xong các bạn phải quét một lớp mực lên lưỡi gạt nhé
bước này rất quan trọng đó
-   Trục cao sau, khi tháo ra các bạn nên dùng Cồn lau sạch sẽ mực dính trên trục đi nhé
Và bước cuối cùng là chúng ta nắp lại hộp mực là xong
Các hộp mực khác như 15A, 92A, EP 22, Ep25 đều có cách nạp mực như nhau
Chỉ có hộp mực EP 25 là khi tháo trống (Jum) xong ta phải dùng một chốt nhỏ đóng chốt giữ xuống
ví dụ như ở Hình 10 ta không thể đẩy chốt từ trong ra mà phải đóng từ ngoài vào, còn các bước
khác như nhau.

Thôi mệt  và buồn ngủ rồi, bài viêt sau tôi sẽ giới thiệu với các bạn về cách đổ mực cho Hộp mực 35A dùng  cho dòng máy Hp1005, 1006, canon 3050, 3100, 3100B... nhé. Chào mọi các bạn hẹn gặp lại mọi người ở bài viết sau.
